Instalar un calentador de agua eléctrico en una vivienda requiere un estricto cumplimiento de las normativas, para evitar exponer la instalación a disfunciones o incumplimientos asegurables. Entre RE 2020, interruptor de 20 A, circuito especializado y distancias de seguridad, cada elemento responde a un conjunto regulatorio preciso que estructura la colocación y conexión del aparato. Esta disciplina técnica, aunque exigente, garantiza una distribución de agua fiable y un consumo controlado, al tiempo que asegura la red eléctrica doméstica. Antes de instalar un termo o un calentador de agua en una construcción nueva o en una vivienda en renovación, aquí está el panorama exhaustivo de estos requisitos.
Distribución de agua y calentador de agua: norma NF C 73-222
Las normas eléctricas en una casa son numerosas y la norma NF C 73-222 regula la implantación y conexión hidráulica de los calentadores de agua eléctricos para preservar la calidad de la red y la seguridad de la instalación.
Impone distancias reglamentarias, reglas de ventilación y prescripciones acerca de la ubicación para prevenir riesgos relacionados con el congelamiento o las sobrepresiones, asegurando un caudal constante.
Seguridad eléctrica de los calentadores de agua: norma NF C 15-100
La norma NF C 15-100 sigue siendo la base reglamentaria para la alimentación eléctrica de los calentadores de agua. Regula la separación de circuitos, la puesta a tierra, la protección contra sobretensiones y el dimensionado de cables.
El aparato debe estar conectado a través de un interruptor de 20 A dedicado, siendo recomendable un contactor para tarifa nocturna para optimizar los costes de energía sin comprometer el funcionamiento del calentador de agua.
Calentadores de agua y RE 2020: marco medioambiental y energético
La RE 2020, aplicable a nuevas construcciones desde el 1 de enero de 2022, introduce requisitos de consumo que limitan la calefacción a 12 kWhep/m² y el consumo total a 100 kWh/m².
El calentador de agua debe cumplir con este límite energético, integrándose en el balance de carbono global de la vivienda. Esta regulación se distingue de la RT 2012 al incluir la huella ambiental en los cálculos de conformidad.
Pasos detallados para una instalación conforme
Cada fase de instalación de un calentador de agua eléctrico responde a prescripciones precisas, desde la preparación de la conexión hasta la puesta en servicio, para garantizar seguridad, conformidad y rendimiento del aparato en cumplimiento con las normativas vigentes.
Preparación de la conexión antes de la instalación
El calentador de agua debe estar conectado a un circuito eléctrico especializado, sin conexión directa a la resistencia, siendo el máximo de corriente autorizado de 20 A.
La sección de cable recomendada es de 2,5 mm² mínimo, con cables correctamente ajustados e aislados para prevenir calentamientos que puedan dañar la instalación.
Ubicación reglamentaria para el calentador de agua
El calentador de agua debe colocarse en una habitación ventilada sin riesgo de congelación (≥ 4 °C), con un espacio de 50 cm al techo, 40 cm al suelo y 50 cm al frente.
Si el aparato se instala en un falso techo, es obligatorio un tanque de retención con una evacuación de agua.
Fijación del calentador de agua eléctrico
La fijación mural es obligatoria y si el tanque tiene una capacidad superior a 100 litros y la pared no es portante, se requiere el uso de un trípode adecuado para garantizar la estabilidad, preferentemente en posición vertical salvo imposibilidad técnica.
Este paso condiciona la estabilidad del calentador de agua termodinámico o clásico y evita cualquier tensión mecánica en las conexiones hidráulicas o eléctricas durante el llenado y la puesta en funcionamiento.

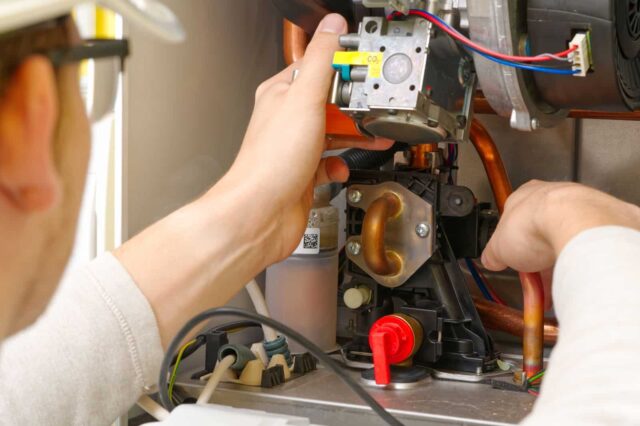

Conexión hidráulica y eléctrica conforme
La utilización de un tubo flexible, atornillado a la salida del sifón y conectado a la red de evacuación, asegura la compatibilidad de los diámetros al tiempo que simplifica el mantenimiento futuro.
La alimentación de agua fría se realiza a través del dispositivo azul equipado con un grupo de seguridad, garantizando la estanqueidad con un sello de hilo. Un flexible Inox conecta la entrada de agua fría y la salida de agua caliente (salida roja) a la red sanitaria.
- Verificación de juntas de goma
- Uso de tuercas 20/27
- Apriete moderado para evitar dañar la rosca
La conexión se realiza en el nivel del termostato, conectado al cuadro mediante un interruptor de 20 A. La instalación de un contactador de tarifa nocturna favorece el ahorro sin dejar de cumplir con la NF C 15-100.
Aquí hay un cuadro resumen de las normas y recomendaciones:
| Elemento | Norma / Requisito | Detalles técnicos |
|---|---|---|
| Distribución de agua | NF C 73-222 | Distancias, ventilación, prevención de congelamiento |
| Seguridad eléctrica | NF C 15-100 | Interruptor 20 A, puesta a tierra, cables |
| Regulación medioambiental | RE 2020 | ≤ 12 kWhep/m² calefacción, ≤ 100 kWh/m² total |
| Sección de cable | – | 2,5 mm² mínimo |
| Espacio alrededor del aparato | – | 50 cm techo/frente, 40 cm suelo |
| Fijación | – | Fijación mural obligatoria, trípode si > 100 L |
| Evacuación de aguas residuales | – | Tubo flexible compatible |
| Conexión de agua fría y caliente | – | Salida azul/roja, flexible Inox |
| Conexión eléctrica | – | Termostato, interruptor 20 A, tarifa nocturna |
Este conjunto de normas y prescripciones concretas estructura una instalación fiable y conforme, anticipando las restricciones regulatorias para asegurar y optimizar la instalación de un calentador de agua eléctrico en todo tipo de vivienda.
Los errores comunes a evitar durante la instalación
Una instalación inadecuada puede generar disfunciones, incluso incidentes domésticos. Aquí están las negligencias recurrentes que comprometen la conformidad:
- No instalar el grupo de seguridad, exponiendo el calentador a los riesgos de sobrepresión
- Descuidar la conexión dieléctrica, indispensable para prevenir la corrosión galvánica
- Usar conexiones o cables no adecuados, que alteran el rendimiento y durabilidad del equipo
- Colocar el calentador de agua en un espacio húmedo o mal ventilado, aumentando el riesgo de degradaciones prematuras
Consejos del profesional para una instalación fiable y duradera
Como artesano calefactor experimentado, recomiendo sistemáticamente verificar la presión estática del sistema de agua antes de la instalación, un parámetro a menudo descuidado que puede generar golpes de ariete en instalaciones frágiles.
Lo ideal es asegurarse de que se mantenga por debajo de 3 bares, por encima, se recomienda la colocación de un reductor de presión (fuente: CSTB). También piense en controlar la calidad del agua: un agua demasiado calcárea acelera la incrustación de la resistencia blindada de un termo eléctrico.
La instalación de un ablandador de agua, conforme a la norma NF P41-650, prolonga considerablemente la vida útil de un calentador de agua, reduciendo la frecuencia de mantenimiento.
Otro punto raramente especificado: cuando instales un calentador de agua en una zona sísmica (zonas 3, 4 o 5 según el zonificado sísmico en Francia, IGN), se requieren kits de fijación antisísmica para prevenir caídas durante un terremoto. Esto se aplica particularmente a departamentos como Alpes-Maritimes, Guadalupe o Martinica.
Para optimizar el consumo energético, la configuración de la temperatura del agua debe ser razonada. Ajuste el termostato entre 55 °C y 60 °C para limitar la proliferación de legionelas evitando al mismo tiempo un consumo excesivo de electricidad.
Instale un reductor de presión si su red supera los 3 bares: esto protege la cuba, el grupo de seguridad y limita las pérdidas de agua debidas a fugas. Prolongará así la vida útil de su calentador de agua mientras reduce las intervenciones de mantenimiento costosas.
Glosario del calentador de agua eléctrico
- Presión estática: presión medida en la red de agua sin flujo, diferente de la presión dinámica durante un caudal
- Grupo de seguridad: dispositivo compuesto por una válvula de seguridad, una válvula antirretorno y un desagüe que asegura el calentador de agua contra las sobrepresiones
- Resistencia blindada: resistencia en contacto directo con el agua, a diferencia de la resistencia de esteatita insertada en un tubo
- Zonificado sísmico: clasificación de las zonas de Francia según el riesgo sísmico, establecido por el Instituto Nacional de Información Geográfica y Forestal (IGN)
- Legionelas: bacterias presentes en el agua que pueden desarrollarse en las redes de agua caliente a temperaturas demasiado bajas, responsables de la legionelosis
- Reductor de presión: dispositivo que baja y estabiliza la presión de una red de agua para proteger las instalaciones domésticas
